Hallo liebe Elektriktüftler,

mir gelingt es nicht das Mysterium der H-D Heizgriffe zu entschlüsseln

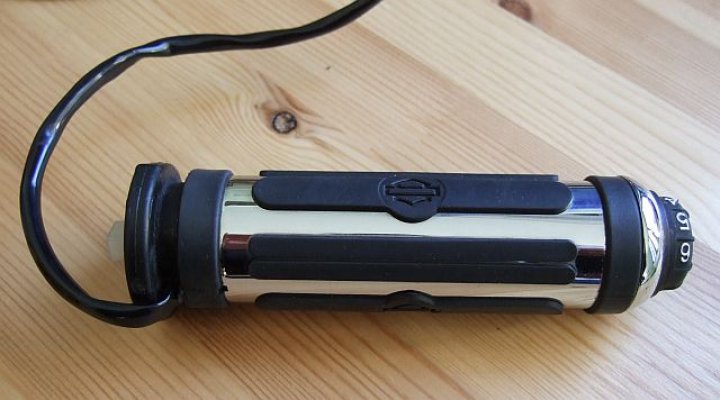

Die sehen so aus:

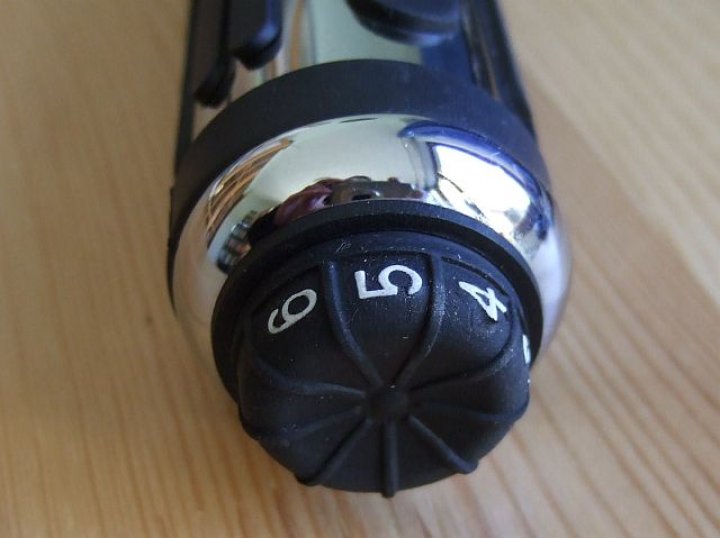

Hier der Blick auf den Regler:

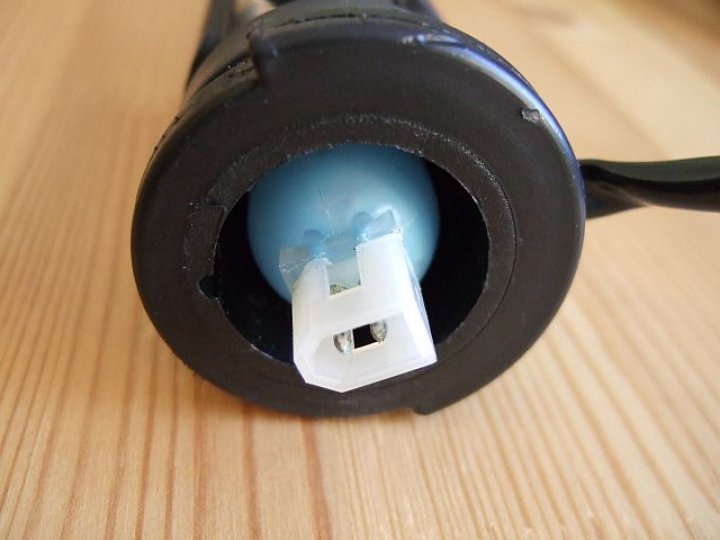

und hier die Anschlusseite (der Steckkontakt ist für die Leitung vom rechten Griff)

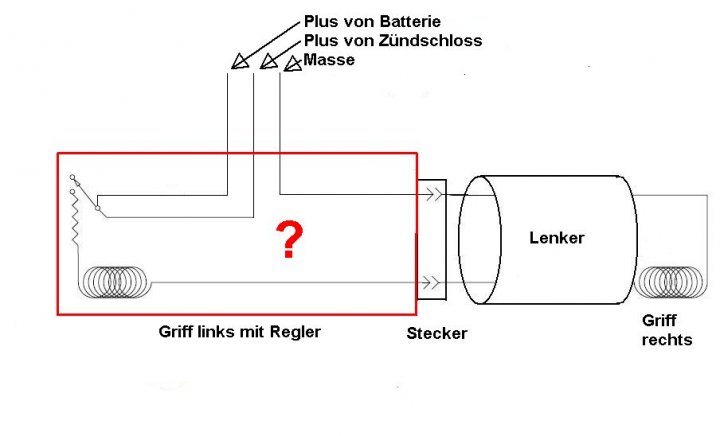

Das Schaltbild sieht so aus (wobei die Verschaltung im roten Kasten, die von H-D abgemalt ist, so nicht funktionieren kann)



Wenn ich die Verschaltung der Griffe an Batterie Plus, Zündung Plus und Masse so vornehme, wie oben gezeigt und wie von H-D vorgeschrieben, funktionieren die Griffe.

Jetzt zum Mysterium:

1. lasse ich eine der beiden 12V-Versorgungen weg, sind die Griffe aus. Warum? und was ist der Sinn von zweimal Plus?

2. Zwischen keinem der insgesamt 5 Anschlüsse des linken Griffs besteht eine per Ohmmeter nachweisbare Verbindung (alles Megaohms!). Wenn die im roten Kasten gezeigte Schaltung (Original H-D) stimmen würde, wären bei einer Betriebsstellung des Regelpotis jeweils niederohmige Durchgänge messbar. Wie kann das sein?

Danke für sachdienliche Hinweise!

Gruß
Karl

Hallo Hendrik,

Du hast Recht! Während Du das geschrieben hast, hatte ich die gleiche Idee, und habe nachgemessen:

Der Anschluss eines Diodentesters zwischen Zündung Plus und Masse ergibt in einer Richtung einen Spannungsabfall von 1,74V, in der anderen Richtung 0V. Also definitiv eine Halbleiterschaltung!

Dann habe ich 12Volt an Batterie Plus und Masse gelegt (kein Stromfluss), und dann mit einem 9V-Block eine Steuerspannung zwischen Zündung Plus und Masse angelegt => Traraaa, es fließt ordentlich Strom über Batterie Plus, und die Heizung ist an! 😁

Der Sinn von zweimal Plus ist also wie folgt:

Der Heizstrom soll nicht die Kontakte des Zündschalters belasten, sondern direkt von der Batterie kommen. Andererseits muss die Heizung ausgeschaltet sein, sobald die Zündung aus ist (sonst leere Batterie). Die im Heizgriff integrierte Halbleiterschaltung erledigt das, wie oben beschrieben!

Danke!

Gruß

Karl

Noch eine Erkenntnis:

Nach Abziehen des Drehknopfs für die Temperaturregelung kommt eine ganz zierliche Poti-Achse ans Licht. Ein als einfacher Vorwiderstand funktionierendes Potentiometer müsste wegen seiner Wärmeentwicklung viel größer sein und wäre nicht im Griff unterzubringen.

Also wird auch für die Leistungssteuerung (oder sogar Regelung?) ein Leistungshalbleiter verwendet!

Wer hätte gedacht, das H-D so viel HighTech in seinen Heizgriffen verbaut?! 😜

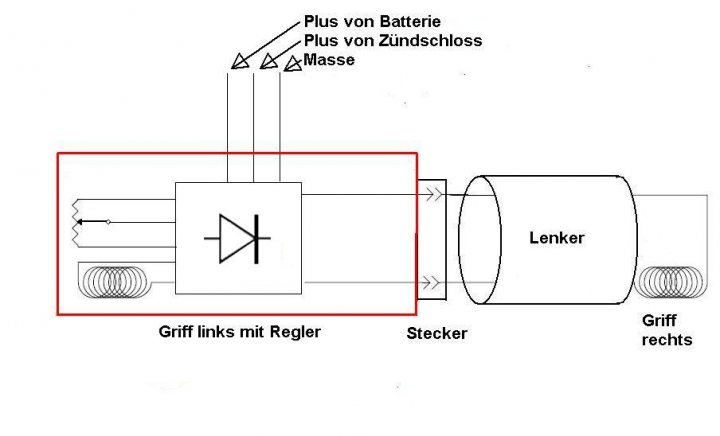

Hier ein stark vereinfachtes Ersatzschaltbild:



Gruß

Karl
