Hallo!

Habe heute zwecks neuen Reifen mein Hinterrad ausgebaut (883 Custom, BJ 2001). Die Achse war bereits vom Vorbesitzer umgekehrt eingebaut worden. Habe mir vorher Fotos gemacht und mir gemerkt, welche Distanzhülsen auf welche Seite gehören. Beim Zusammenbauen ist auf der linken Seite (Seite der Scheibenbremse) jedoch ein dünner Distanzring übrig geblieben, welchen ich nun nicht mehr ganz zuordnen kann. Als Unterlegscheibe für die Achse war er vorher jedenfalls nicht drin. Auf den Fotos die ich habe scheint es, als ob dieser zwischen Schwinge und der Halterung des Bremssattels drin war. Die Service Manuals habe ich, dort kann ich ihn allerdings auch nicht finden und zuordnen (bei mir waren z.B. auf Seite des Pulleys zwei Distanzhülsen drin, laut Manual sollte es nur eine sein).

Habe ihn jetzt einmal wie im angehängten Bild zu sehen (roter Pfeil) eingebaut. Kann mir jemand vielleicht auf die Schnelle sagen, ob das so richtig oder falsch ist?

Danke!

Viele Grüße aus Wien
Felix

Hallo George,

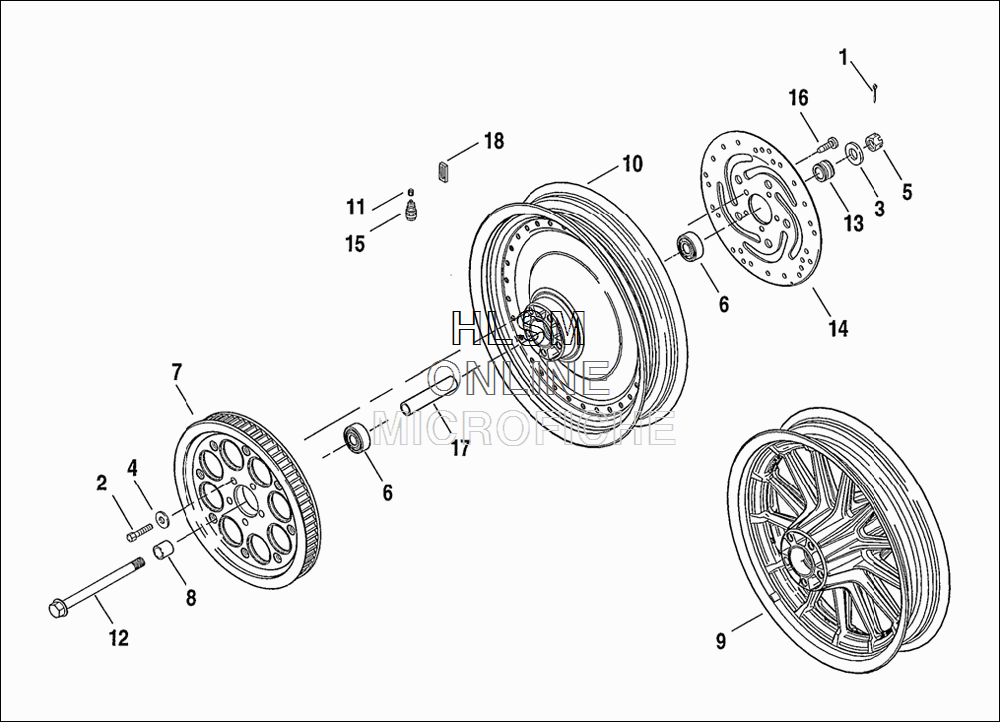

die Nr. 3 auf dem Bild, oder? Die ist bei mir bereits vorhanden, nur auf der rechten Seite, weil bei mir die Achse ja verkehrt herum eingebaut ist (damit man nicht immer die Endtöpfe demontieren muss).

Deswegen wundert mich dieses Teil ja so. Irgendwo muss es ja hin. :-)

Anbei ein Foto von der anderen (Pulley-)Seite. Dort sieht man die Unterlegscheibe.

Viele Grüße
Felix

Der kommt dann wenn ich fertig bin natürlich wieder drauf. :-)

Dieser Spacer sitzt bei mir an der gleichen Stelle da der Riemenspanner nicht bündig mit der Schwinge ist
würde der Bremsanker sonst direkt auf der Schwinge laufen,vermutlich sich sogar verkanten.

Wenn es sich nicht drehen lässt hi.Rad, Achse mit Mos2 fetten dann läufts wie geschmiert.

Habe heute Abend alles mit Drehmoment angezogen und die Endtöpfe wieder montiert. Wenn man das Vorderrad aufgebockt anschubst dreht es sich drei, vier Umdrehungen. Beim Hinterrad ist es so eine halbe bis eine Umdrehung. Das Hinterrad läuft aber besser als vor dem Ausbau, hat ja noch mehr mitzubewegen als das Vorderrad. Das Moped lässt sich jetzt auch leichter rollen und bewegen als vorher. Die Bremsen funktionieren wunderbar.

Ich denke es passt alles. Danke an alle, die mir hier geholfen haben!

Viele Grüße
Felix
