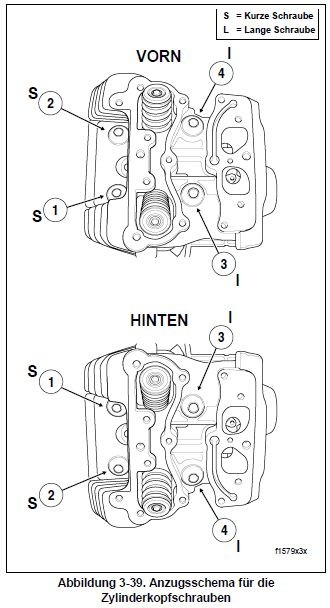

a. Alle Zylinderkopfschrauben in der abgebildeten Reihenfolge abwechselnd mit der Hand anziehen.

b. Die Zylinderkopfschrauben in der gleichen Reihenfolge mit einem Drehmoment von 12,2–14,9 N·m anziehen.

c. Die Schrauben in der gleichen Reihenfolge auf 20,3–23,0 N·m anziehen.

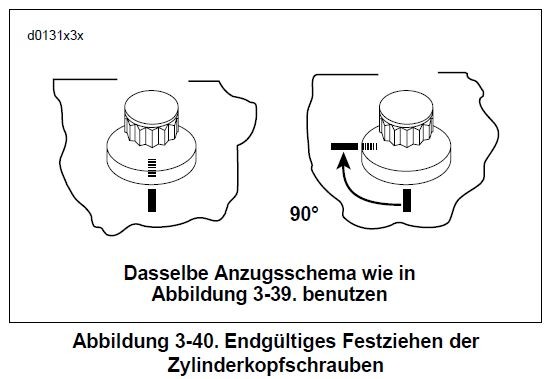

d. Siehe Abbildung 3-40. Mit einem Fettstift eine gerade Linie auf die Zylinderkopfschraube bis zum Zylinderkopf ziehen.

e. Die Markierungen als Anhaltspunkte benutzen und jede Schraube um eine Vierteldrehung oder 90 Grad ±5 Grad drehen.



Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt

👏Immer wieder erstaunt, Karl.

  und stellvertretend an alle, die hier Ihren Erfahrungsschatz immer wieder so hilfreich zur Verfügung stellen. Ist eigentlich schon ein tolles Forum, oder nicht?

Andreas aus CH
www.twincam-forum.info
www.twincam-forum-nr1.de

Vielleicht sind wir ja kein Forum, sondern eine Selbsterfahrungsgruppe für Menschen mit Helfersyndrom 🤪

Gruß
Karl

Ich irre mich nie. Denn als ich glaubte mich zu irren, hatte ich mich geirrt

Moin Gemeinde

möchte mal einen Tipp einwerfen.

Wenn man die Arbeitsschritte, wie von Karl absolut richtig beschrieben, ausführt, ist es sinnvoll nach dem Punkt c die Kopfschrauben in der gleichen Reihenfolge ein weiteres mal mit dem gleichen Drehmoment 20 - 23 Nm zu überprüfen. Durch Setzung der Kopfdichtung kann es hier einen Drehmomentabfall geben, was somit durch nachziehen ausgeglichen wird. Danach ist eine ca. 10 Minütige Pause zu empfehlen, um dann die Schrauben ein letztes Mal mit dem gleichen Drehmoment zu überprüfen. Ist keine weitere Setzung eingetreten, kann man mit dem Punkt d weiter machen.

Wir konnten bei so einer Arbeit einen Drehmonemtabfall nach dem ersten Anziehen feststellen und somit nachziehen. Nach weiteren 10 Minuten war keine weitere Setzung mehr feststellbar.

Gruß

Ray

Moin, wichtiger Hinweis zu dieser Aktion: Wer MLS-Dichtungen von Cometic verwendet sollte unbedingt die Montageanweisung von Cometic befolgen, denn diese weicht von der HD-Anweisung deutlich ab. Einzelheiten hierzu gibt es bei Cometic im Netz.

Gruß, Armin.
